Längsspannungsregler in Optera

Entwicklungsstatus

Die Unterstützung von Längsspannungsreglern ist aktuell ein in Entwicklung befindliches Feature.

Zukünftig soll es ermöglichen, dass Optera automatisch Längsspannungsregler zur Lösung von Spannungsproblemen verwenden kann. Dies setzt voraus, dass mindestens ein Längsspannungsregler in den Properties definiert wurde:

Konfiguration

• Kosten: voltageRegulator.xyz.Costs_TEuro
• Leistung: voltageRegulator.xyz.SnTrafo_KVA

Wobei xyz durch den Bezeichner des entsprechenden Spannungsreglers zu ersetzen ist.

Funktionsweise

Längsspannungsregler werden in Optera vereinfacht als Slack-Knoten abgebildet. Auf Grundlage der Spannungen im Netz werden geeignete Knoten identifiziert, an denen ein Längsspannungsregler platziert werden könnte.

Das Netz wird hier virtuell aufgetrennt und es wird angenommen, der entsprechende Knoten wäre ein Slack-Knoten, der immer seine Nennspannung liefert. Das nachgelagerte Netz wird mit dieser Spannung versorgt. Das vorgelagerte Netz wird mit der aggregierten Leistung belastet.

Platzierung von Längsspannungsreglern

Optera ermittelt für die betreffende Schaltungsvariante alle Knoten, die in mindestens einem Lastflussszenario ein Spannungsproblem aufweisen.

Schritt 1: Initiale Platzierung

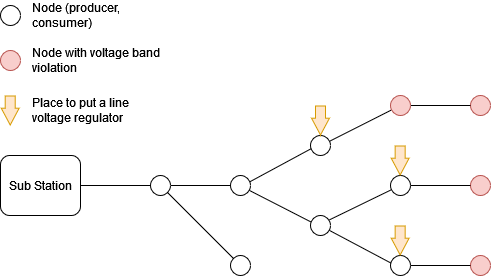

In einem ersten Schritt wird ein Längsspannungsregler jeweils vor dem ersten Knoten mit Spannungsproblemen platziert.

Schritt 2: Konsolidierung

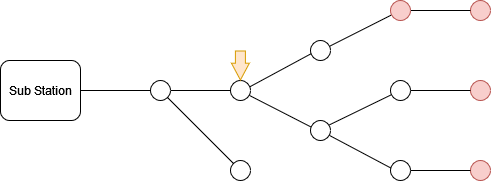

Im zweiten Schritt wird überprüft, ob mehrere Längsspannungsregler an einem Umspannwerksabgang geplant wurden. Wenn ja, werden diese nach vorne (Richtung UW) verlagert, bis zu der Stelle, an der sie auf einen gemeinsamen Pfad stoßen.

Nachprüfung

Des Weiteren ist zu beachten, dass nachdem Längsspannungsregler platziert wurden, das nachgelagerte Netz erneut auf die Einhaltung der Spannungsgrenzen geprüft wird. Sollten weiterhin Spannungsprobleme auftreten, so werden weitere Längsspannungsregler platziert.

FAQ

Ist das ein besonders schlaues Vorgehen?
Wir werden das beobachten und bei Bedarf anpassen.

Welche Schaltungsvarianten werden berücksichtigt?
Erstmal nur die n-0 Normalschaltung. Perspektivisch auch die relevanten Ersatzschaltungen (vgl. powerflow.Nm1MergeFunction).
